Цокольные вводы I-образные ПЭ-сталь (ЦВПС-I) предназначены для вертикального подключения газопровода низкого давления от подземного полиэтиленового трубопровода к надземной стальной сети. Они используются для:
- Жилых домов
- Газорегуляторных пунктов (ГРП)
- Шкафных газорегулирующих установок (ШРП, УГШ)
Конструкция обеспечивает надежный вертикальный переход, защищает соединение от механических и климатических воздействий.
Разновидности
ЦВПС-I изготавливаются с учетом следующих параметров:
- Диаметры условного прохода (DN): 32/25 – 315/325 мм
- Типы исполнения:
- Стальной конец под сварку
- Стальной конец с наружной резьбой (до Ø32 мм)
Конструкционные особенности и внешний вид

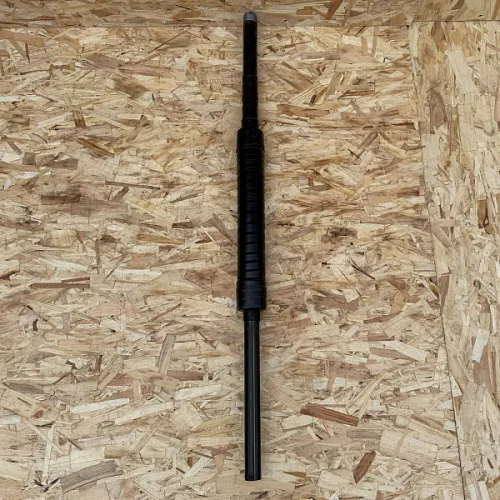

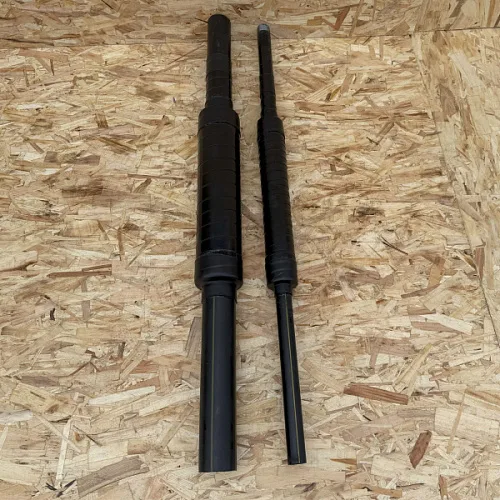

Цокольный ввод I-образный представляет собой прямой узел с вертикальной компоновкой, включающий:
- Полиэтиленовый патрубок (ПЭ100 SDR 11, ГОСТ Р 58121.2-2018)
- Стальной патрубок (по ГОСТ 3262-75)
- Неразъёмное соединение ПЭ–сталь (НСПС), расположенное вертикально
Дополнительные элементы конструкции:
- Стальная часть покрыта полимерной грунтовкой и обмоткой лентой Полилен 40-ЛИ-63 для защиты от коррозии
- Комплектация с футляром обеспечивает теплоизоляцию и механическую защиту
- Длина изделия: 2,7 метра
- Цвет полиэтиленовой части: черный с желтой полосой
Преимущества изделия
- Эксплуатация при температуре ниже −15 °C
- Герметичное соединение ПЭ–сталь исключает протечки и деформации
- Долговечность — срок службы до 50 лет
- Защита от коррозии и влияния почвы
- Возможность резьбового окончания стальной части (до Ø32 мм)
- Готовность к установке — заводская герметизация
Монтаж
- Полиэтиленовая часть: приварка к подземной ПЭ трубе методом стыковой или электродиффузионной сварки с зачисткой, обезжириванием и выравниванием концов
- Стальная часть: присоединение к надземной сети газопровода через сварку или резьбовое соединение
- Футляр: защита узла от осадков, ударов и промерзания
- Герметизация и контроль: проверка целостности изоляции и испытания на герметичность
☝ Узел является неразъёмным; демонтаж соединения ПЭ–сталь не допускается.
Характеристики
| Параметр | Значение |
|---|---|
| Диаметр ПЭ / Сталь (мм) | 32/25 – 315/325 |
| Длина | 2,7 м |
| Материал | ПЭ‑100 + сталь |
| SDR | 11 |
| Форма | I-образная |
| Стандарт | ГОСТ Р 58121.2-2018 (пэ часть), ГОСТ 3262-75 (стальной патрубок), ТУ 22.21.29-002-03448534-2022 (вся конструкция) |
| Срок службы | До 50 лет |
